嵌入式系统中的WatchDog
概述
WatchDog 是一种软件或硬件定时器，用于检测计算机故障或者从故障中恢复。它还可以用于保护计算机免受出错程序或者恶意程序的破坏。
在正常操作期间，计算机周期性的重置 WatchDog 以防止它超时（“elapsing”）。如果因为硬件故障或者软件错误导致重置WatchDog失败，WatchDog就会超时并且会生成超时信号。这个信号可以被用于重新初始化系统到正确、安全的状态。
对于一些特殊的硬件设备（例如远程空间探测器），如果系统出现故障，想要通过人工手动恢复几乎是不可能的，这时候设备需要“自力更生”，WatchDog定时器就可以派上用场了。另外，在运行不受信任的代码时，也可以使用 WatchDog，以限制该代码对 CPU 的使用时间，从而防止某些类型的拒绝服务攻击（DOS Attack）。
参考 《A Guide to Watchdog Timers for Embedded Systems》 - By Chris Coleman.
参考 Wikipedia - WatchDog timer.
硬件 WatchDog
许多芯片厂商在他们的 MCU 中包含了一个分立的 RTL 模块，称为”WatchDog 定时器”。该外围设备（peripheral）由一个随时钟周期信号自动递减的计数器组成，当计数器到达零时，硬件将自动重置（Reset）设备。
WatchDog 定时器通常在默认情况下是禁用的，程序员有责任对其进行配置并且在软件中对其使能（enable）。一旦使能后，软件需要周期性地重置计数器，以防止设备被重启（Reset）。这个操作通常被称为“喂（Feeding）”、 “踢（Kicking）” 或者 “拍（Patting）” 狗。这样做的理由是，如果软件不能够重置 WatchDog 定时器，表明系统没有处于预期的运行状态，这时就需要将系统重置到正常状态。
为什么需要 WatchDog 定时器
嵌入式系统在很多情况下都会被挂起（Hang），最常见的情况列举如下：
- 内存已损坏，代码陷于无限循环中（infinite loop）。
- 一个硬件组件（例如 HRM、加速度计或者 NOR Flash芯片）被卡住（wedged），不能响应请求。
- 一个或者多个任务进入死锁（互斥体被按照错误的顺序占用或者没有被释放）。
- 一个高优先级的 RTOS 任务占用了太多 CPU 时间，导致低优先级任务饥饿。
对于嵌入式系统，应该在适当的位置包含 WatchDog 定时器子系统。这是识别系统挂起并收集足够信息以从根本上解决潜在问题（issue）并提供修复的最佳方法。
配置 WatchDog
什么时候对 WatchDog 的配置进行重置?
通过情况下，有下面两种选择：
- WatchDog 可以被 使能(enable) 或者禁用（disable）多次，并且在每次重启时必须被配置。
- WatchDog 只能被配置和使能一次。一旦被使能后，只有特定类型的重置才能禁用（disable）WatchDog.
WatchDog 超时后会发生什么?
通常的选择有下面几种：
- 当 WatchDog 超时后，硬件将立即对系统进行重置（Reset）。
- 可以使能中断，并且当 WatchDog 接近超时时触发中断；在中断处理程序中，软件可以决定“喂狗”来防止系统被重置（Reset）。
- 可以使能中断，并且当 WatchDog 超时时触发中断；MCU 将分配软件额外的一些时钟周期来做一些清理，然后重置系统。但这种做法往往是令人失望的，除非软件非常小心地分配清理工作执行所需的时钟周期数，否则硬件很可能在清理工作未完成前重置系统。
WatchDog 类型
单级 WatchDog

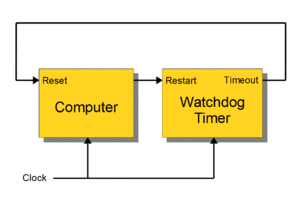

Watchdog 定时器可以有多种配置，而且许多允许修改其配置。MCU 通常有一个集成的 Watchdog 。在其他计算机设备中，Watchdog 可能直接位于在 CPU 附近且直接相连的芯片中，或者位于计算机机箱中的外部扩展卡中。Watchdog 可以和 CPU 共用同一个时钟信号，如下图所示，或者它们可以有独立的时钟信号。
多级 WatchDog

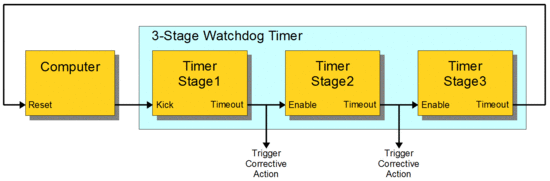

多级 Watchdog 计时器通常由多个计时器级联而成。
